最精简版的BPMN2.0

BPMN是一种流程建模的通用和标准语言

BPMN是一门符号语言。就像任何语言的目的一样，BPMN是为了方便沟通。旨在促进业务流程的沟通和理解。使用BPMN建模的目的是运用BPMN来绘制流程图，以便更好地让各部门之间理解业务流程和相互关系。BPMN 2.0的最大优势之一是消除了业务人员和IT技术人员之间沟通沟壑。

BPMN的“N”代表“符号”（Notation)。这些图形符号由流程活动、流程泳道或者事件的行为符号组成。自OMG在2004年5月发布的BPMN规范的第一个版本以来，这些视觉符号一直作为标准的一部分，沿用至今，成为流程管理的规范和标准。

BPMN = 图形表达 + XML

BPMN2.0通过引入XML，使BPMN不仅仅是一个漂亮的图形表达，更能够描述业务流程间很多含糊不清的问题。通过XML来定义每个BPMN对象，使BPMN规范地保证每个图形，无论是流程模型还是所有在流程模型中的对象，都能清晰地进行表述。不过大家不用担心，BPMN流程设计器能够自动生成XML。

流程模型与BPM软件

由于采用了通用的语法，许多工作流建模工具和流程引擎支持BPMN。因此，许多不同的软件套件可以共享和处理BPMN的流程文件。BPMN 2.0为建模工具、流程引擎、业务活动监控（BAM）工具和其他业务工具，提供了交流沟通的渠道。通过BPMN 2.0，流程模型可以无缝地传输在不同厂商的 BPM软件中

三个基本建模元素

有许多BPMN 2.0的评论家抱怨BPMN太复杂，太难学习。其实，大多数流程并不需要建模者了解整个规范。只要了解以下 三个基本建模元素，就能掌握BPMN2.0的核心。

• 1. 事件符号

• 2. 活动符号

• 3. 网关符号

没错，在BPMN里只有这三个主要元素。下面分别进行介绍：

1. 事件 （Event)

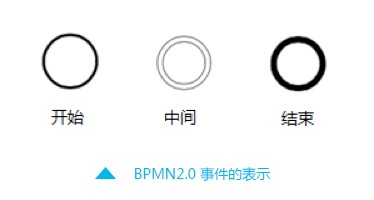

让我们来看看在三种主要类型的事件：

• 1. 开始 - 表示一个流程的开始。

• 2. 中间 - 发生的开始和结束事件之间，影响处理的流程。

• 3. 结束 - 表示该过程结束。

这些是很简单的，但要有一点重要的要记住。如果您添加一个信封的图标给上述任何某个事件，那你将触发一个消息事件。即可以是由一个消息的到达而启动一个进程，也可以是在中间的某个位置与中间事件中发送一个消息（或捕获消息），或者可以在一个过程结束时发送的消息。

2. 活动 （Activity)

一个活动是工作或任务的一个通用术语。首先，一个活动可以是原子或非原子（组合活动）。换句话说，一个活动可以是一个任务，或者它可以是一个当前流程的子处理流程； 其次，你还可以指定不同类型的活动。例如，任务可以是需要人工完成的任务，也可以自动完成的任务，比如由脚本完成的任务，或服务任务（交由web服务器处理的指令）。

3. 网关 (Gateway)

网关用来处理决策，有两种常用网关需要了解：

• • 排他型（X) ——这种决策分支通常根据一定的条件，通过顺序流来决定流程走向。通常，只有一条路径会被选择。

• • 并行型 (+) ——这种决策分支指代一个路径或多个路径合并后被分割成两个或多个平行的路径。所有路径会被同时选择。

描述性建模符号

描述性建模子类则让BPMN更丰满。

• 泳道（Pool):代表流程中的参与者，用来对活动进行组织和分类）

• 泳池 (Lane)：泳道里的一个子划分

• 信息流（message flow） - 虚线表示

• 数据对象和仓库

• 文本注释

总结

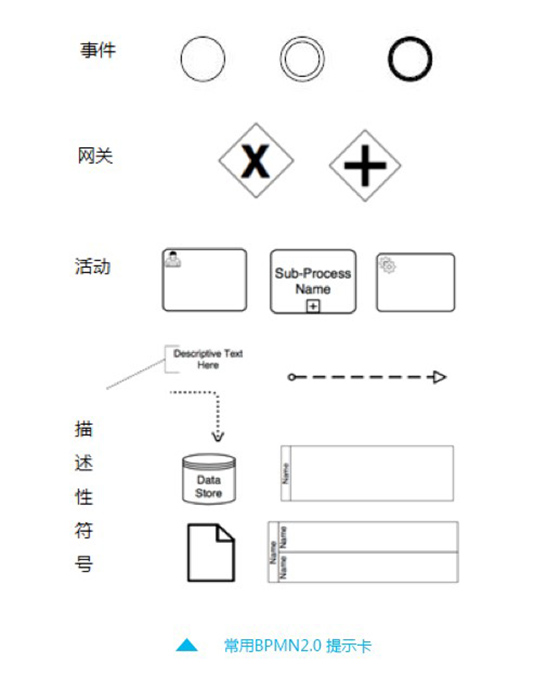

下图就是本文所介绍的最常用的BPMN符号了。掌握了这些，就可以理解或者设计出大部分的工作流程和业务流程图了。
